Beschreibung

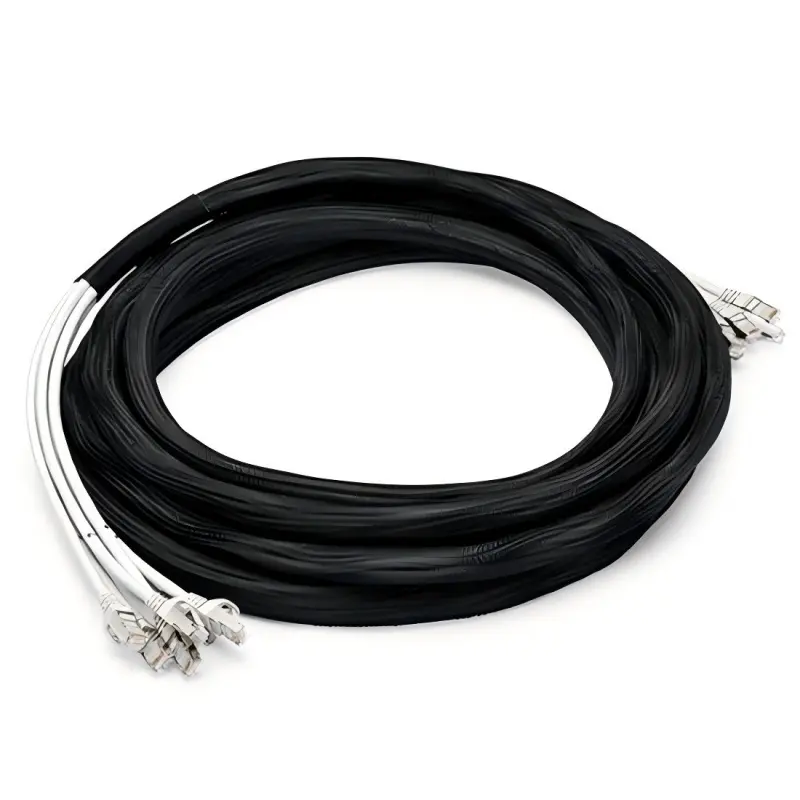

Dieses modulare Trunkkabel ist für Backbone- und Crossconnect-Systeme konzipiert und verwendet 26AWG-Kupferlitzen aus sauerstofffreiem Kupfer sowie eine S/FTP-Abschirmung (pro Adernpaar AL/PET + ≥40 % verzinntes Kupfergeflecht) zur Unterdrückung von elektromagnetischen Störungen (EMI/AXT). Der Hauptmantel besteht aus PVC oder LSZH, optional ist ein schwarzer, geflochtener Überzug für erhöhte Abriebfestigkeit erhältlich. Ende A verfügt über einen Cat6A-geschirmten RJ45-Stecker (50 µin Gold, ≥750 Steckzyklen); Ende B verwendet Cat6A-S/FTP-Keystone-Buchsen. Jedes Trunkkabel ist Fluke-Channel-getestet und erfüllt die Standards für 10GBASE-T und Rechenzentrumsverkabelung.

Spezifikationen

• Kategorie/Leistung: Cat6A (Klasse EA), 10GBASE‑T; 500 MHz
• Schirmung: S/FTP (pro Paar AL/PET ≥125 % + gesamtes verzinntes Kupfergeflecht ≥40 %)
• Leiterquerschnitt: 26 AWG (7/0,16 mm) Litzenkabel aus Glasfaser
• Isolierung/Mantel: PE-Schaum-Außenhaut; Isolierungs-Außendurchmesser 1,0 ± 0,05 mm; PVC- oder LSZH-Mantel; Stamm-Außendurchmesser 6,3 ± 0,3 mm; Manteldicke 0,55 ± 0,05 mm
• Anschlüsse: Ende‑A Cat6A S/FTP RJ45-Stecker; Ende‑B Cat6A S/FTP Keystone-Buchse(n)
• Kontakte: Phosphorbronze, Nickel-Unterplatine, 50 μin Gold am Stecker; Buchsenkontakte typ. 3 μin
• Beinanzahl und Ausbruch: 6/8/12 Beine; 0,3 m Ausbruch; Farbe grau/blau oder benutzerdefiniert
• Längen: Kundenspezifisch in 0,5-m-Schritten (innerhalb der ANSI/TIA-Grenzwerte)
• Temperatur: Betrieb −10 bis +60 °C; Lagerung −40 bis +70 °C
• Elektrische Daten (20 °C): 100 ± 1,5 Ω (1–250 MHz), 100 ± 2 Ω (250–500 MHz); Laufzeitunterschied ≤ 45 ns/100 m; maximaler Gleichstromwiderstand 14,8 Ω/100 m; Unsymmetrie 0,05
• Konformität/Prüfungen: ISO/IEC 11801-1/-5, EN 50173-1/-5, EN 50600-2-4, TIA-568; Fluke Channel-Prüfung bestanden; CPR DCA/ECA-Optionen je nach Ausführung
