وصف

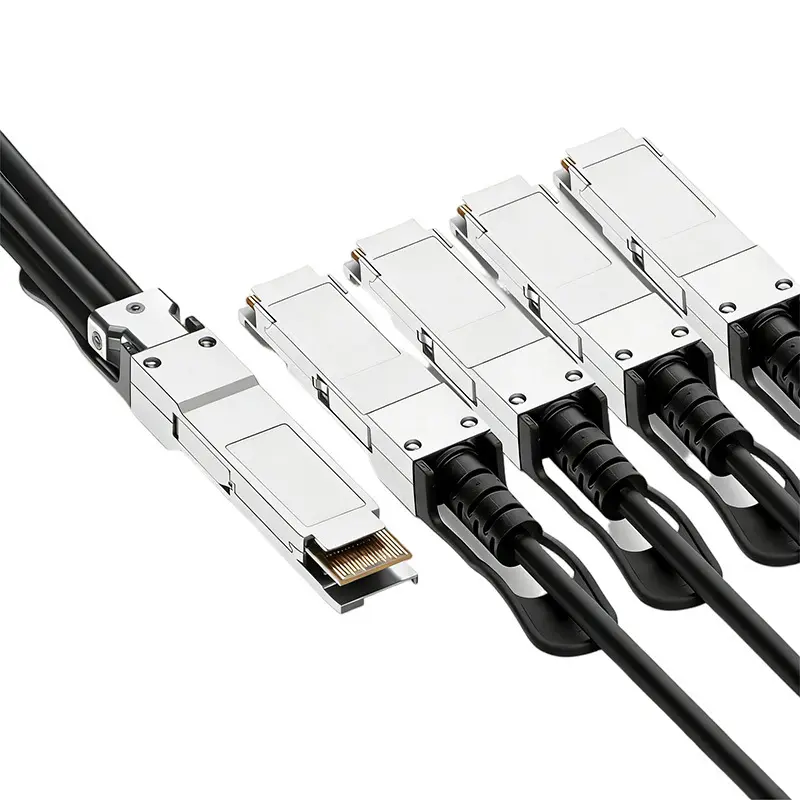

تقوم وحدة التوزيع الرقمي التناظري (DAC) من Farsince بتحويل منفذ QSFP-DD واحد بسرعة 400 جيجابت/ثانية إلى أربعة وصلات نحاسية مستقلة من نوع QSFP56 بسرعة 100 جيجابت/ثانية عبر كابل ثنائي المحور سلبي. يحمل طرف QSFP-DD ثمانية مسارات PAM4 بسرعة 50 جيجابت/ثانية (400GAUI-8) ويوزعها على شكل أربع مجموعات، كل مجموعة تتكون من مسارين PAM4 بسرعة 50 جيجابت/ثانية، لكل قابس QSFP56. صُممت هذه الوحدة لتوزيع البيانات على مسافات قصيرة من منافذ التجميع أو منافذ العمود الفقري بسرعة 400 جيجابت/ثانية إلى أجهزة الوصول بسرعة 100 جيجابت/ثانية، مثل بطاقات الشبكة، والمسرعات، ومحولات TOR في مجموعات الحوسبة عالية الأداء/الذكاء الاصطناعي وشبكات Leaf/Spine الحديثة.

يُقلل التصميم السلبي من زمن الاستجابة بشكل ملحوظ ولا يتطلب مصدر طاقة خارجي، بينما تحافظ أزواج المعاوقة المُتحكم بها والتدريع الكامل على انخفاض فقد الإدخال والتشويش المتبادل. يدعم نصف قطر الانحناء الأدنى البالغ 41 مم ومزالج السحب توجيهًا سلسًا وخدمة سريعة في الرفوف المكتظة. يتوافق هذا التجميع مع آليات QSFP-DD وQSFP56 MSA ومواصفات IEEE 802.3cd الكهربائية، مما يوفر توافقًا واسعًا بين مختلف الموردين. توفر Farsince ترميزًا للمنصات الرئيسية، وأطوالًا وتسميات خاصة بالمشروع، وتقارير اختبار دفعية لدعم النشر والصيانة على نطاق واسع.

تحديد

• نوع المنتج: وحدة توصيل نحاسية سلبية مباشرة من 400 جيجا إلى 4×100 جيجا
• واجهة المضيف: QSFP-DD، 8×50G PAM4
• واجهة الجهاز: 4× QSFP56، كل منها 2×50G PAM4 (100G)
• اتجاه الكابل: QSFP-DD إلى أربعة منافذ QSFP56
• معدل نقل البيانات: 400 جيجابت في الثانية إجمالاً؛ 100 جيجابت في الثانية لكل وصلة
• مقياس السلك: 28 AWG
• بنية الكابل: حزمة كابلات مزدوجة المحور محمية، نحاس سلبي
• نصف قطر الانحناء الأدنى: 41 مم
• تصميم الطاقة: سلبي؛ ≤0.1 واط لكل طرف لـ ID/EEPROM
• درجة حرارة التشغيل: من 0 إلى +70 درجة مئوية
• التركيب: موصلات قابلة للتوصيل السريع مع مزلاج سحب
• التوافق: IEEE 802.3cd 400GBASE-CR8 و100GBASE-CR؛ QSFP-DD وQSFP56 MSA؛ CMIS
• الامتثال: توجيهات RoHS، وتوجيهات REACH
• خيارات التخصيص: ترميز المورد، والطول، والتسمية؛ تقارير الاختبار متاحة
